堅牢なステンレス筐体を採用。
ノズルキャッピング機構。高機能満載のエコノミーモデル。

  • 特 長
  • 印字サンプル
  • 製品仕様



  • ▲ヘッド部サイズ

ステンレスボディ

堅牢なステンレス筐体を採用しました。水を用いる環境でも気にせずお使い頂けます。

ご使用環境の幅がさらに広がります

  • プリントヘッドにヒーターを内蔵したことにより、0~40℃の広い接地温度環境に適応しました。
  • 内臓パーシポンプを搭載したことにより、お客様でコンプレッサー等をご用意して頂く必要がなくなりました。
    粉塵の多い環境でも安心してお使い頂けます。

見たまま!簡単操作

  • 操作性を徹底的に追求したフルキーボードを搭載。
  • WYSIWYG※イメージ表示をすることで印字データを確認しながら簡単に入力できます。
    ※"What You See Is What You Get"を省略した言葉。プリンタ出力のイメージをディスプレイ画面上に表示し、編集処理などを行える。

対象物にグッと接近!

プリントヘッドの小型化により、様々な形状の対象物への印字が可能になりました。また狭いスペースでも取付けが可能になりました。

コンパクトナヘッドでも機能は充実!

装置停止中もインクを自動循環するインターバル機構を搭載していますので、長時間の印字停止後もインク乾燥によるノズル詰まりの心配がありません。

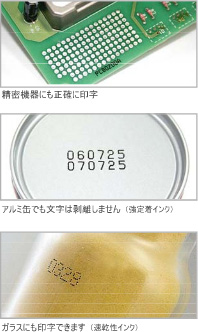

※印字サンプル画像は縮小しており、実物大ではありません。

印字方式 連続式
ノズル口径 40µm/50µm/60µm
文字高さ 40µmノズル:0.8~5mm
50µmノズル:1~10mm
60µmノズル:2~10mm
最高印字速度[文字/秒]
(5×5ドットフォント、文字間1)
2666(40µmノズル)
2041(50µmノズル)
1780(60µmノズル)
印字対象物 金属、ガラス、プラスチック、フィルム、ゴムなど
インク 染料:黒、赤、青、蛍光(ステルス)
※各種専用インクを取り揃えておりますので、ご相談ください。
印字段数とドット構成 1~4段:5×5
1~3段:7×5、7×8
1~2段:9×7、9×9、10×8、12×10
1段:16×12、16×16、24×18、24×24
印字文字数 最大512文字)
フォント 明朝体、ゴシック体
文字種類 アルファベット(大/小文字)、数字、記号、ひらがな、カタカナ、漢字(JIS第1・第2)、簡体字中国語(GB2312)、ユーザー文字
日付時間(賞味期限)
印字機能
西暦、元号、年、月、日、曜日、時(12/24H)、年間通し日付、年間通し週番号、月の上中下旬(可変期間設定)、AM/PM、文字割付機能(年・月・日・時・分・秒を1桁の別の文字へ割付機能)
ナンバリング機能 最大8桁、任意初期値設定、アップ/ダウン、桁上げ(1カウントを1~9999のワーク数で設定可能)、ゼロサプレス機能(上位桁のゼロをスペースで置き換え)、ナンバリング文字割付機能(数字以外の文字へ割付可能)
バーコード ITF、Code39、Code128、NW-7、JAN
メッセージ登録数 最大50
データ入力 フルキーボード、RS232C通信
通信機能 RS-232C 1CH 最大76,800bps
ヘッドケーブル長 3.5m
使用環境 0~40℃ 10~85%(ただし結露なきこと)
電源 100V用:AC100V 50/60Hz 60W(80VA)接地型2極差込プラグ
220V用:AC220V 50/60Hz 70W(100VA)GB規格差込プラグ
230V用:AC230V 50/60Hz 70W(100VA)
ドライエアー源 プリントヘッド内エアパージ用
適合チューブ外形:ø6mmまたは8mm
エアー源圧力:0.8Mpa以下
外形寸法(幅×奥行×高さ) エアー流量:10L/Min以下
本体:450W×300D×674H
ヘッド:40W×199D×40H
重量 30Kg
接地 D種接地
