機能美と信頼性の両立
機能性各種インクに完全対応

  • 特 長
  • 印字サンプル
  • 製品仕様

省スペースデザインとユーザーフレンドリーの両立

取外し可能
10.4インチタッチパネル

スタンダードモデルは、操作パネルケーブル3.5m。エコノミーモデルは1.3m。(メンテナンスのための脱着機構)

コンパクトプリントヘッドで印字対象物にぐっと近づきます

コンパクトプリントヘッドで、さまざまな形状の対象物への印字が可能になりました。また狭いスペースへの取付けが可能になりました。「ノズルキャッピング機構」「タイマー機能」を搭載しているので、長期間の印字停止後もインク乾燥によるノズル詰まりの心配がありません。

直感操作を促す
ユーザーインターフェース

  • 視認性の良いアイコンを多用し、直感操作を可能にしました。
  • 図示を多用し、ビジュアル的にわかりやすくしました。
  • ヘッド内部の構造、メンテナンス手順を画面上でサポートします。

機能性各種インクに完全対応

  • 染料(汎用)インク
  • 顔料インク
  • 可食性インク
  • 卵殻用インク

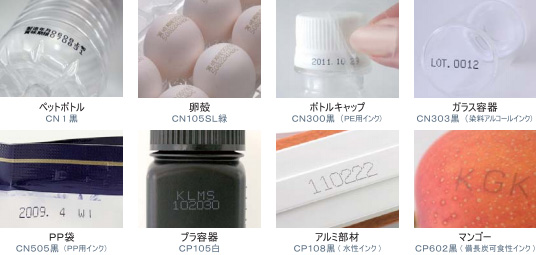

※印字サンプル画像は縮小しており、実物大ではありません。

モデル 染料スタンダード機 染料エコノミー機 顔料機 タマゴ機
モデル名 CCS3000-D CCS3000-DR CCS3000-P CCS3000-EG
対応インク 染料インク 顔料インク
備長炭インク
タマゴインク
防塵防水性 IP65 IP54 IP65 IP65
CEマーキング 対応 非対応 対応 対応
RoHS RoHS対応
画面サイズ 10.4インチカラーLCD/タッチパネル
操作パネルケーブル長 3.5m 1.3m 3.5m 3.5m
対応ノズル 40μm/50μm/60μm 50μm/60μm 60μm
文字高さ 0.8~5mm(40μmノズル)、1~10mm(50μmノズル)、 2~10mm(60μmノズル)
最高印字速度[文字/秒]
(5×5ドットフォント、文字間1)
2.666 (40μmノズル)、2.041 (50μmノズル)、1.780 (60μmノズル)
印字段数とドット構成 【1~6段】 5×5
【1~4段】 7×5,7×8
【1~3段】 9×7,9×9,10×8,12×10
【1~2段】 16×12,16×16
【1段】 24×18,24×24,32×24,32×32
メッセージ登録数 最大999
メッセージ登録文字数 最大4,096文字
文字種類 アルファベット(大/小文字)、数字、記号、ひらがな、カタカナ、漢字(JIS第1・第2)、簡体字中国語(GB2312)、ユーザー文字
日付時間(賞味期限)
印字機能
西暦、元号、年月日、曜日、時間(12/24時制)、年間通し日付、年間通し週番号、月の上中下旬(可変期間設定)、AM/PM、文字割付機能(年・月・日・時・分・秒・曜日を最大4~15桁の別の文字へ割付機能)、シフトコード
ナンバリング機能 最大10桁、任意初期値設定、アップ/ダウン、桁上げ(1カウントを1~9999のワーク数で設定可能)、ゼロサプレス機能(上位桁のゼロをスペースで置換、または前詰め)、ナンバリング文字割付機能(数字以外の文字へ割付可能)、進数設定(2~16進数)
距離印字機能 測長印字 最大10桁、分割可能(数字と数字の間に任意の文字を挿入)
バーコード ITF、NW7、JAN、Code39、Code128
2次元コード DataMatrix、QRcode
かな漢字変換 あり
外部接続 I/O、信号灯、RS-232C 、LAN、エンコーダー、UPS、USBメモリー
データ入力 タッチパネル、RS-232C 通信、Ethernet
通信機能 RS-232C  1CH 最大 115,200bps、Ethernet
ヘッドケーブル長 3.5m
マルチ制御 親機(マスター)1台に対して子機(スレープ)最大16台制御可能※
【制御可能な機能】運転/停止、電源OFF、システム時計設定、メッセージ選択、印字内容編集、ナンバリング現在地設定
※子機2第以上の場合はハブが必要です(Ethernet接続)
ドライエアー源
(プリントヘッド内エアーパージ用)
適合チューブ外形:Φ6mmまたは8mm、エアー源圧力:0.8Mpa以下、エアー流量:10L/Min以下、エアベンチレーションセット付属
外形寸法
(幅×奥行×高さ)
本体: 400W×347D×548H (突起部除く)、ヘッド: 40W×199D×40H
使用環境 0~40℃、10~85% (ただし結露無きこと)
電源 AC90V~264V 80W
重量 25Kg
接地 D種接地
