フッ素ノズル搭載ヘッドで安定した印字をー。
最大16台までマルチ制御可能。ー ニュースタンダードモデル ー

  • 特 長
  • 印字サンプル
  • 製品仕様

マルチ制御に対応 複数台をマスター1台で操作。

新型ヘッドで印字品位向上!
さらに高速ラインにも対応

  • 新型ヘッドで印字品位が大幅に向上しました。それにより高速ライン、多段印字にも鮮明な印字が可能です。
  • フッ素ノズルを採用することで、ノズル汚れがほとんどなく安定した印字を実現。
  • ヘッドカバーにレンズを装備
  • 印字速度が最大30%アップ(当社比)

10.4インチの大型操作パネルで簡単操作

  • 取り外し可能な10.4インチカラータッチパネルで操作が簡単

最大16台まで制御OK!

マルチ制御(スレーブ機能)により、親機1台につき最大16台まで制御が可能です。(但し、機能に制限がございます)

多種多様なインクに対応

インクからプリンターまで全て自社開発!
インクはバリエーションも豊富!

超高速印字も可能

1780~3200文字/秒(ノズル種、インク種により異なります)

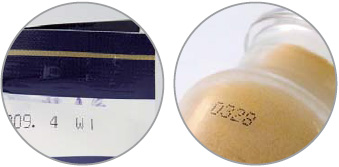

※印字サンプル画像は縮小しており、実物大ではありません。

印字方式 連続式(帯電制御方式)
対応インク 染料インク・顔料インク
防塵防水性 IP65
RoHS 対応
画面サイズ 10.4"カラーLCD/タッチパネル
対応ノズル 40µm/50µm/60µm
文字高さ 0.8~5mm(40µmノズル)、1~10mm(50µmノズル)、2~10(60µmノズル)
最高印字速度[文字/秒]
(5×5ドットフォント、文字間1)
1780~3200(ノズル種、インク種により異なります)
文字種類 アルファべト(大/小文字)、数字、記号、ひらがな、カタカナ、漢字(JIS第1・第2)、ユーザー文字
印字段数とドット構成例(縦×横) 【1~6段】5×5,5×N
【1~4段】7×5,7×8,7×N
【1~3段】9×7,9×9,10×8,12×10
【1~2段】16×12,16×16
【1段】24×18,24×24,32×2432×32
メッセージ登録文字数 最大4096文字
メッセージ登録数 最大999メッセージ
日付時間(賞味期限)
印字機能
西暦、元号、年、月、日、曜日、時(12/24H)、年間通し日付、年間通し週番号、月の上中下旬(可変期間設定)、AM/PM、シフトコード、文字割付機能(年・月・日・時・分・秒・曜日)を最大4~15桁の別の文字へ割付機能
ナンバリング機能 最大10桁、任意初期値設定、アップ/ダウン、桁上げ(1カウントを1~9999のワーク数で設定可能)、ゼロサプレス機能(上位桁のゼロをスペースで置換、または前詰め)、ナンバリング文字割付機能(数字以外の文字へ割付可能)、進数設定(2~36進数)分割可能(数字と数字の間に任意の文字を挿入)
距離印字機能 最大10桁、分割可能(数字と数字の間に任意の文字を挿入)
バーコード印字機能 ITF、Code39、Code128、NW-7、JAN
2次元コード印字機能 QRコード、DataMatrix
かな漢字変換 あり
外部接続 I/O、信号灯、RS-232C、LAN、エンコーダー、UPS、USBメモリー
データ入力 タッチパネル、RS-232C通信、Ethernet
通信機能 RS-232C 1CH最大115,200bps、Ethernet
ヘッドケーブル長 3.5m
マルチ制御 親機(マスター)1台に対し子機(スレーブ)最大16台制御可能
【制御可能な機能】運転/停止、電源OFF、システム時計設定、メッセージ選択、印字内容編集、ナンバリング現在値設定
ドライエアー源 適合チューブ外形:ø6mmまたは8mm
エアー源圧力:0.8Mpa以下(本体にエアベンチレーションセット付属)
エア流量:10L/Min以下(スターラー付顔料機は70L/Min以下)
設置面積(幅×奥行×高さ) 本体:400W×307D×548H(突起物除く)
ヘッド:ø49.2mm×197mm
使用環境(温度、湿度) 0~40℃(インク種により異なる)、10~85%(ただし結露なきこと)
電源 AC90-264V(47-63Hz)、80W
質量 25Kg
接地 D種接地

CCS3100のみ対応
