外装箱の前面と側面の2面を停止することなく、同じ1ヘッドで印字できます。600dpiの高品位インクジェットプリンターを採用。

  • 特 長
  • 印字サンプル
  • 製品仕様

業界初。2面を1ヘッドで印字。

600dpiで各種コードも高精細に印字

高解像度IJPを低価格で実現

ワンタッチでノズル&インクカートリッジを交換

フルカラータッチパネルでらくらく操作

前面側面印字装置

  • 世界初!外装箱の前面と側面の2面にヘッドを停止させることなく、 同じ1ヘッドで印字できます。ヘッドは前面を印字したあと自動で側面に回りこみ印字します。

インクジェットプリンターHQ1000を搭載

  • 300ドット 600dpiのノズル一体型インクカートリッジ式高品位インクジェットプリンターを搭載。
  • HQ1000についてはこちら

印字位置

  • 2タイプ(下記参照)から貴社設備に合った製品をお選びください。取り付け方向の違いにより計4種類)
  • 文字高さ 12.7mm
  • 図はL型の印字位置です
  • ケース搬送速度
    [15m/分以下の場合]
    a=50mm以上 b=240mm以下 [15~30m/分の場合]
    a=50mm以上 b=220mm以下
  • ケース重量:11Kg以上(ベルトの摩擦係数0.75時)
  • ライン速度:最大30m/分(600dpi時最大20m/分)
  • エアー源:0.2~1.0Mpaの乾燥エアー
  • 本図は印字ヘッド上部に干渉物が 無い場合の寸法です

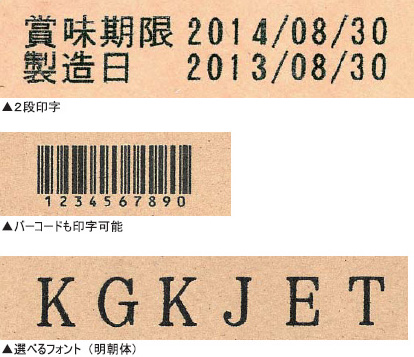

※印字サンプル画像は縮小しており、実物大ではありません。

印字方式 サーマル式オンデマンド
対応可能最大ライン速度 30m/分(600dpi時 20m/分)
ノズル配列 300ドット 600dpi
インク噴出方向 横、下
文字高さ 最大12.7mm
ヘッド数 1
インク種 黒:TK402
ワーク検出 光電センサ
印字段数 最大4段
登録メッセージ数 最大1000メッセージ
1メッセージあたり登録モジュール数 最大32モジュール
1モジュールあたり登録文字数 最大256文字(テキストモジュールの場合)
文字種類 英数字、記号、ひらがな、カタカナ、漢字(JIS第1、第2)
文字フォント Trueタイプフォント(ゴシック体、明朝体)
日付時間印字 年(西/和暦)、月、日、時(12/24、分、秒、曜日)
ナンバリング 最大10桁、アップ/ダウン、繰り返し、増分値設定、ゼロサプレス
バーコード ITF、Code39、NW-7、JAN、Code128
2次元コード QR、DataMatrix、PDF417
グラフィック 2値BMPファイルからの読込
外部インターフェース USBメモリ、パラレル出力
使用環境 5~35℃ 10~80%RH(結露なきこと)
電源 AC100V 50/60Hz 100W以下
