特 長

UV硬化インクを瞬間硬化し、高い生産効率を実現
空冷式なので、水冷式では必要なチラーが不要
照射窓サイズは最大130mm x 29mm
弊社プリンターの印字幅を最適にカバーする照射ヘッドラインナップ
プリンターからの信号を直結するだけ!システムを簡単構築
照射ヘッドは1コントローラーにつき最大2 台まで制御でき、光量の増量、両面印字などにも対応

仕 様

【照射ヘッドラインナップ】
  UK5000-4 UK5000-2
中心波長 385 ± 5nm 385 ± 5nm
照射窓寸法 130mm x 29mm 65mm x 29mm
外形寸法 158mm x 107mm x 103mm 93mm x 107mm x 103mm
平均照度 3.5W/cm2 3.5W/cm2
消費電力 最大250W 最大125W
冷却方式 空冷 空冷

※開発中のため、仕様は変更する場合があります

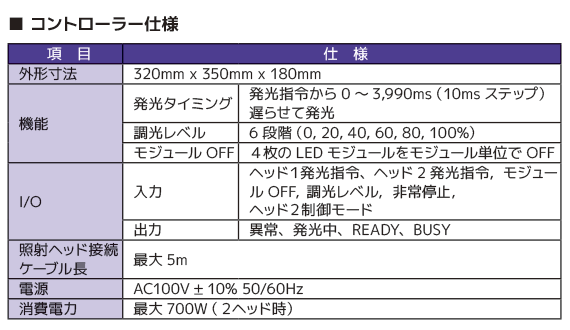

【コントローラー仕様】
  仕様
外形寸法 320mm x 350mm x 180mm
機能 発光タイミング 発光指令から0 〜3,990ms(10ms ステップ) 遅らせて発光
調光レベル 6段階(0, 20, 40, 60, 80, 100%)
モジュールOFF 4枚のLED モジュールをモジュール単位でOFF
I/O 入力 ヘッド1発光指令,ヘッド2 発光指令,モジュー ルOFF,
調光レベル,非常停止,ヘッド2制御モード
出力 異常、発光中
照射ヘッド接続 ケーブル長 最大5m
電源 AC100V ± 10% 50/60Hz
消費電力 最大900W(2ヘッド時)
※仕様は予告なく変更することがあります
