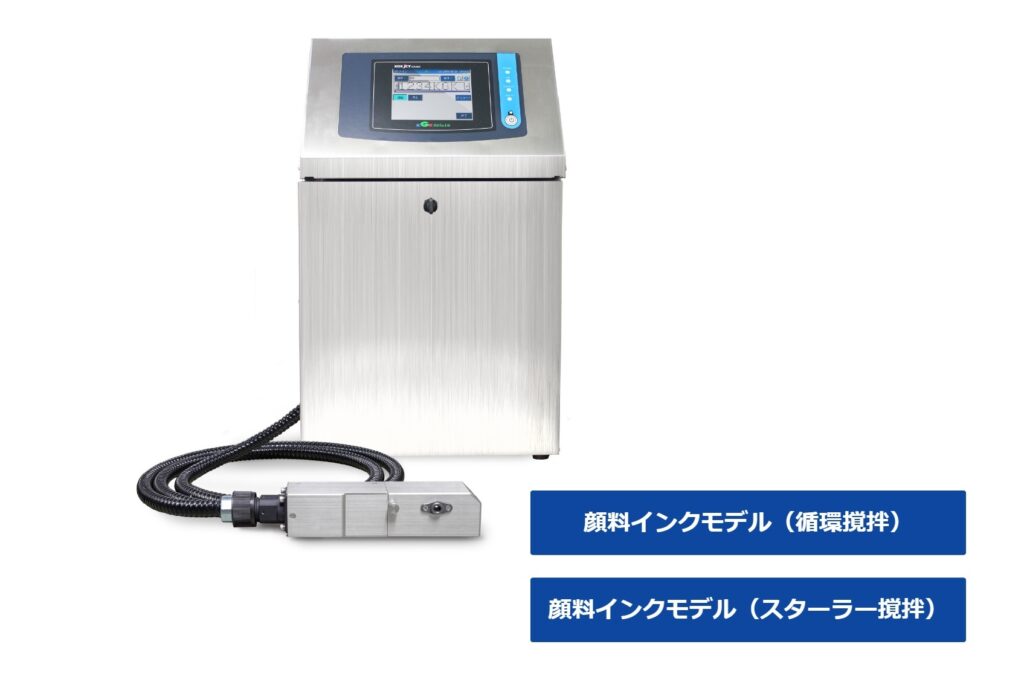

KGK JET CCS2800
連続式 産業用インクジェットプリンター 印字の安定性を追求した紀州技研工業のエコノミースタンダードモデル
- 高性能インクジェットプリンターを低価格で
- タッチパネル搭載、エコノミーモデル
本体（コントローラー）
- 染料インクにも顔料インクにも対応
- 顔料スターラー攪拌モデルの攪拌は電動式
- 最高印字速度 2666 ～ 3200 文字／秒 （インク種、ノズル径により異なります）
- 「ノズルキャッピング機構」搭載
- 設置環境温度：０～４０℃
- エアパージ機構（ヘッド内部）
ソフト
- ＱＲコード、データマトリクス対応
- 1 メッセージに４０９６文字登録可能
- ナンバリング１０桁対応
- ゼロサプレス機能や進数設定機能を追加
- 日本語、英語、簡体字中国語、韓国語に対応
- ＪＩＳ第一、第二水準漢字搭載
操作性重視
- エコノミーモデルでは珍しい５.７inch フルカラータッチパネルを採用
- 直感操作を促す操作性と見やすさを確保
- 各種設定画面には解りやすいアイコンを多用し、より操作性を重視した設計
入れ間違い防止
- 容器をカートリッジ式にし、インク・溶剤の入れ間違いを防止
- お客様の手を汚さず簡単にインク・溶剤の補充
印字の安定性を追求
- フッ素ノズルを採用
- ノズル汚れがほとんど無く安定した印字を実現
消耗品の交換が簡単
- フィルターのみの交換が可能
- 交換時期のお知らせ機能
ヘッドにレンズを装備
- インク滴の状況をヘッドを開けずに確認可能
各種オプションのご紹介
- スタンド
- コントローラーテーブル
- 光電センサ
- エンコーダ
- UPS
- 信号灯
- 上位通信
製品紹介動画 MOVIE
印字サンプル SAMPLE
製品仕様 SPECIFICATIONS
| 形式 | CCS2800D | CCS2800P | CCS2800PS |
|---|---|---|---|
| 印字方式 | 連続式（帯電制御方式） | 連続式（帯電制御方式） | 連続式（帯電制御方式） |
| 対応インク | 染料インク 顔料インク（撹拌なし） | 顔料インク（循環撹拌） | 顔料インク（スターラー撹拌） |
| インク補給方法 | カートリッジ式 | カートリッジ式 | カートリッジ式 |
| 操作画面 | 5.7インチカラー タッチパネル | 5.7インチカラー タッチパネル | 5.7インチカラー タッチパネル |
| 対応ノズル径 | 40µ/50µ/60µ | 40µ/50µ/60µ | 40µ/50µ/60µ |
| 文字高さ ※ワークとの距離、印字速度、環境温度により変わります。 | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 印字可能文字種 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【1～5段】5×5,5×N 【1～3段】7×5,7×8,7×N 【1～2段】9×7,9×9,10×8,12×10 【1段】16×12,16×16,24×18,24×24 | 【1～5段】5×5,5×N 【1～3段】7×5,7×8,7×N 【1～2段】9×7,9×9,10×8,12×10 【1段】16×12,16×16,24×18,24×24 | 【1～5段】5×5,5×N 【1～3段】7×5,7×8,7×N 【1～2段】9×7,9×9,10×8,12×10 【1段】16×12,16×16,24×18,24×24 |
| メッセージ登録文字数 | 最大4096文字 | 最大4096文字 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ | 最大999メッセージ | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 |
| ナンバリング | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） |
| 外部接続 | 信号灯、RS-232C、光電管、エンコーダー、UPS、USB メモリー | 信号灯、RS-232C、光電管、エンコーダー、UPS、USB メモリー | 信号灯、RS-232C、光電管、エンコーダー、UPS、USB メモリー |
| 通信機能 | RS-232C 1CH 最大 115,200 bps, UPS | RS-232C 1CH 最大 115,200 bps, UPS | RS-232C 1CH 最大 115,200 bps, UPS |
| バックアップ機能 | USBメモリー | USBメモリー | USBメモリー |
| 設置面積 | 370W×330D×535H | 370W×330D×635H | 370W×330D×635H |
| ヘッド寸法 | 50W×209.5D×52H | 50W×209.5D×52H | 50W×209.5D×52H |
| ヘッドケーブル長 | 3.5ⅿ | 3.5ⅿ | 3.5ⅿ |
| 重量 | 19kg | 21kg | 22kg |
| Rohs | 対応 | 対応 | 対応 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90-264V（47-63Hz）、80W | AC90-264V（47-63Hz）、80W | AC90-264V（47-63Hz）、80W |
| エアー源 | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） |
CCS2800D
| 印字方式 | 連続式（帯電制御方式） |
|---|---|
| 対応インク | 染料インク 顔料インク（撹拌なし） |
| インク補給方法 | カートリッジ式 |
| 操作画面 | 5.7インチカラー タッチパネル |
| 対応ノズル径 | 40µ/50µ/60µ |
| 文字高さ ※ワークとの距離、印字速度、環境温度により変わります。 |
約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 印字可能文字種 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【1～5段】5×5,5×N 【1～3段】7×5,7×8,7×N 【1～2段】9×7,9×9,10×8,12×10 【1段】16×12,16×16,24×18,24×24 |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 |
| ナンバリング | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） |
| 外部接続 | 信号灯、RS-232C、光電管、エンコーダー、UPS、USB メモリー |
| 通信機能 | RS-232C 1CH 最大 115,200 bps, UPS |
| バックアップ機能 | USBメモリー |
| 設置面積 | 370W×330D×535H |
| ヘッド寸法 | 50W×209.5D×52H |
| ヘッドケーブル長 | 3.5ⅿ |
| 重量 | 19kg |
| Rohs | 対応 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90-264V（47-63Hz）、80W |
| エアー源 | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） |
CCS2800P
| 印字方式 | 連続式（帯電制御方式） |
|---|---|
| 対応インク | 顔料インク（循環撹拌） |
| インク補給方法 | カートリッジ式 |
| 操作画面 | 5.7インチカラー タッチパネル |
| 対応ノズル径 | 40µ/50µ/60µ |
| 文字高さ ※ワークとの距離、印字速度、環境温度により変わります。 |
約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 印字可能文字種 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【1～5段】5×5,5×N 【1～3段】7×5,7×8,7×N 【1～2段】9×7,9×9,10×8,12×10 【1段】16×12,16×16,24×18,24×24 |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 |
| ナンバリング | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） |
| 外部接続 | 信号灯、RS-232C、光電管、エンコーダー、UPS、USB メモリー |
| 通信機能 | RS-232C 1CH 最大 115,200 bps, UPS |
| バックアップ機能 | USBメモリー |
| 設置面積 | 370W×330D×635H |
| ヘッド寸法 | 50W×209.5D×52H |
| ヘッドケーブル長 | 3.5ⅿ |
| 重量 | 21kg |
| Rohs | 対応 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90-264V（47-63Hz）、80W |
| エアー源 | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） |
CCS2800PS
| 印字方式 | 連続式（帯電制御方式） |
|---|---|
| 対応インク | 顔料インク（スターラー撹拌） |
| インク補給方法 | カートリッジ式 |
| 操作画面 | 5.7インチカラー タッチパネル |
| 対応ノズル径 | 40µ/50µ/60µ |
| 文字高さ ※ワークとの距離、印字速度、環境温度により変わります。 |
約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 印字可能文字種 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【1～5段】5×5,5×N 【1～3段】7×5,7×8,7×N 【1～2段】9×7,9×9,10×8,12×10 【1段】16×12,16×16,24×18,24×24 |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 |
| ナンバリング | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） |
| 外部接続 | 信号灯、RS-232C、光電管、エンコーダー、UPS、USB メモリー |
| 通信機能 | RS-232C 1CH 最大 115,200 bps, UPS |
| バックアップ機能 | USBメモリー |
| 設置面積 | 370W×330D×635H |
| ヘッド寸法 | 50W×209.5D×52H |
| ヘッドケーブル長 | 3.5ⅿ |
| 重量 | 22kg |
| Rohs | 対応 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90-264V（47-63Hz）、80W |
| エアー源 | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） |
