KGK JET CCS3100
連続式 産業用インクジェットプリンター 紀州技研工業が誇る最上位機種
- 防塵防水を強化
- メンテナンスもわかりやすく画面でサポート

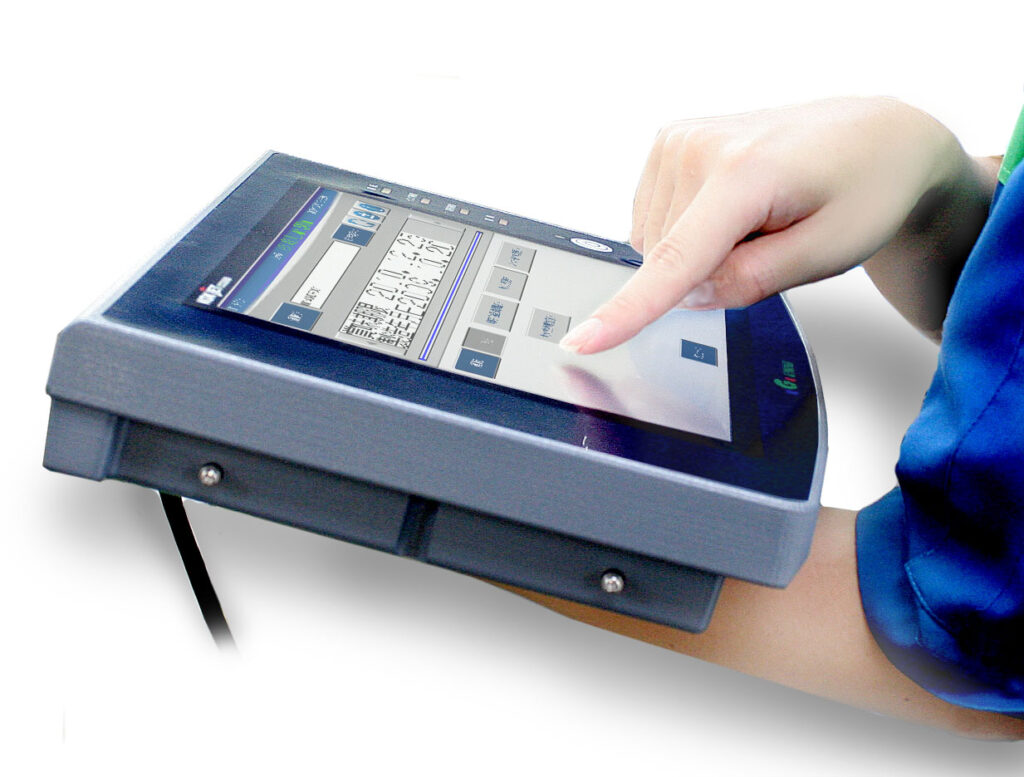

脱着式タッチパネルを採用
- 10.4インチフルカラータッチパネルを搭載
- パネルを外して遠隔操作が可能
マルチ制御対応
- マルチ制御（スレーブ機能）により、親機１台につき最大16台まで制御が可能（但し、機能に制限がございます）
プリントヘッド
- 業界初のフッ素ノズルを搭載
- ノズル汚れがほとんどなく、安定した印字を実現
- 温度が変わっても粘度調整することなく印字可能
- ノズルキャッピング方式を採用
- 染料インク、顔料インクに対応
ヘッドカバーにレンズを装備
- カバーを開けずにインク滴の確認が可能
紀州技研工業が誇る最上位機種
- ２１３３～３６６６文字 / 秒の高速印字に対応（ノズル種、インク種により異なります）
- ＩＰ６５、ＣＥ、ＲｏＨＳ対応
各種オプションのご紹介
- スタンド
- コントローラーテーブル
- 光電センサ
- エンコーダ
- UPS
- 信号灯
- 上位通信
製品紹介動画 MOVIE
印字サンプル SAMPLE
製品仕様 SPECIFICATIONS
| 形式 | CCS3100 | CCS3100P | CCS3100PS |
|---|---|---|---|
| 印字方式 | 連続式（帯電制御方式） | 連続式（帯電制御方式） | 連続式（帯電制御方式） |
| 対応インク | 染料インク 顔料インク （撹拌なし） | 顔料インク （循環撹拌） | 顔料インク 備長炭インク |
| インク補給方法 | タンク式 | タンク式 | タンク式 |
| 操作画面 | 10.4インチカラータッチパネル（脱着式） | 10.4インチカラータッチパネル（脱着式） | 10.4インチカラータッチパネル（脱着式） |
| 対応ノズル径 | 40µ/50µ/60µ | 40µ/50µ/60µ | 40µ/50µ/60µ |
| 文字高さ ※ワークとの距離、印字速度、環境温度により変わります。 | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 最高印字速度 （5×5ドット、文字間１） | 2133~3666文字/秒（インク種、ノズル径により異なります） | 2133~3666文字/秒（インク種、ノズル径により異なります） | 2133~3666文字/秒（インク種、ノズル径により異なります） |
| 印字可能文字種 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【1～6段】5×5,5×N 【1～4段】7×5,7×8,7×N 【1～3段】9×7,9×9,10×8,12×10 【1~2段】16×12,16×16 【1段】24×18,24×24,32×24,32×32 | 【1～6段】5×5,5×N 【1～4段】7×5,7×8,7×N 【1～3段】9×7,9×9,10×8,12×10 【1~2段】16×12,16×16 【1段】24×18,24×24,32×24,32×32 | 【1～6段】5×5,5×N 【1～4段】7×5,7×8,7×N 【1～3段】9×7,9×9,10×8,12×10 【1~2段】16×12,16×16 【1段】24×18,24×24,32×24,32×32 |
| メッセージ登録文字数 | 最大4096文字 | 最大4096文字 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ | 最大999メッセージ | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 |
| ナンバリング | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） |
| 外部接続 | 信号灯、エンコーダー、UPS、I/O | 信号灯、エンコーダー、UPS、I/O | 信号灯、エンコーダー、UPS、I/O |
| 通信機能 | RS-232C （最大 115,200 bps）,Ethernet（10BASE-T/100BASE-TX） | RS-232C （最大 115,200 bps）,Ethernet（10BASE-T/100BASE-TX） | RS-232C （最大 115,200 bps）,Ethernet（10BASE-T/100BASE-TX） |
| マルチ制御 | マスタースレーブ機能 （子機最大16台に対応） | マスタースレーブ機能 （子機最大16台に対応） | マスタースレーブ機能 （子機最大16台に対応） |
| バックアップ機能 | USBメモリー | USBメモリー | USBメモリー |
| 設置面積 | 400W×307D×548H | 400W×307D×548H | 400W×307D×548H |
| ヘッド寸法 | ø49.2ｍｍ×197ｍｍ | ø49.2ｍｍ×197ｍｍ | ø49.2ｍｍ×197ｍｍ |
| ヘッドケーブル長 | 3.5ⅿ | 3.5ⅿ | 3.5ⅿ |
| 重量 | 25kg | 25kg | 25kg |
| ＲｏＨｓ | 対応 | 対応 | 対応 |
| 防塵防水性 | IP65 | IP65 | IP65 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90~264V（47~63Hz）、80W、接地極付コンセント | AC90~264V（47~63Hz）、80W、接地極付コンセント | AC90~264V（47~63Hz）、80W、接地極付コンセント |
| エアー源 | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： 7０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアー及びスターター撹拌として使用） |
CCS3100
| 印字方式 | 連続式（帯電制御方式） |
|---|---|
| 対応インク | 染料インク 顔料インク （撹拌なし） |
| インク補給方法 | タンク式 |
| 操作画面 | 10.4インチカラータッチパネル（脱着式） |
| 対応ノズル径 | 40µ/50µ/60µ |
| 文字高さ ※ワークとの距離、印字速度、環境温度により変わります。 |
約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 最高印字速度 （5×5ドット、文字間１） |
2133~3666文字/秒（インク種、ノズル径により異なります） |
| 印字可能文字種 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【1～6段】5×5,5×N 【1～4段】7×5,7×8,7×N 【1～3段】9×7,9×9,10×8,12×10 【1~2段】16×12,16×16 【1段】24×18,24×24,32×24,32×32 |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 |
| ナンバリング | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） |
| 外部接続 | 信号灯、エンコーダー、UPS、I/O |
| 通信機能 | RS-232C （最大 115,200 bps）,Ethernet（10BASE-T/100BASE-TX） |
| マルチ制御 | マスタースレーブ機能 （子機最大16台に対応） |
| バックアップ機能 | USBメモリー |
| 設置面積 | 400W×307D×548H |
| ヘッド寸法 | ø49.2ｍｍ×197ｍｍ |
| ヘッドケーブル長 | 3.5ⅿ |
| 重量 | 25kg |
| ＲｏＨｓ | 対応 |
| 防塵防水性 | IP65 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90~264V（47~63Hz）、80W、接地極付コンセント |
| エアー源 | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） |
CCS3100P
| 印字方式 | 連続式（帯電制御方式） |
|---|---|
| 対応インク | 顔料インク （循環撹拌） |
| インク補給方法 | タンク式 |
| 操作画面 | 10.4インチカラータッチパネル（脱着式） |
| 対応ノズル径 | 40µ/50µ/60µ |
| 文字高さ ※ワークとの距離、印字速度、環境温度により変わります。 |
約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 最高印字速度 （5×5ドット、文字間１） |
2133~3666文字/秒（インク種、ノズル径により異なります） |
| 印字可能文字種 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【1～6段】5×5,5×N 【1～4段】7×5,7×8,7×N 【1～3段】9×7,9×9,10×8,12×10 【1~2段】16×12,16×16 【1段】24×18,24×24,32×24,32×32 |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 |
| ナンバリング | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） |
| 外部接続 | 信号灯、エンコーダー、UPS、I/O |
| 通信機能 | RS-232C （最大 115,200 bps）,Ethernet（10BASE-T/100BASE-TX） |
| マルチ制御 | マスタースレーブ機能 （子機最大16台に対応） |
| バックアップ機能 | USBメモリー |
| 設置面積 | 400W×307D×548H |
| ヘッド寸法 | ø49.2ｍｍ×197ｍｍ |
| ヘッドケーブル長 | 3.5ⅿ |
| 重量 | 25kg |
| ＲｏＨｓ | 対応 |
| 防塵防水性 | IP65 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90~264V（47~63Hz）、80W、接地極付コンセント |
| エアー源 | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： １０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアーとして使用） |
CCS3100PS
| 印字方式 | 連続式（帯電制御方式） |
|---|---|
| 対応インク | 顔料インク 備長炭インク |
| インク補給方法 | タンク式 |
| 操作画面 | 10.4インチカラータッチパネル（脱着式） |
| 対応ノズル径 | 40µ/50µ/60µ |
| 文字高さ ※ワークとの距離、印字速度、環境温度により変わります。 |
約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 最高印字速度 （5×5ドット、文字間１） |
2133~3666文字/秒（インク種、ノズル径により異なります） |
| 印字可能文字種 | アルファべット（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【1～6段】5×5,5×N 【1～4段】7×5,7×8,7×N 【1～3段】9×7,9×9,10×8,12×10 【1~2段】16×12,16×16 【1段】24×18,24×24,32×24,32×32 |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年、月、日、曜日、時（12/24H）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、AM/PM、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大4～15桁の別の文字へ割付機能 |
| ナンバリング | 最大10桁、任意初期値設定、アップ/ダウン、桁上げ（1カウントを1～9999のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（2～36進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大10桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ、Ｃｏｄｅ３９、ＮＷ７、ＪＡＮ、Ｃｏｄｅ１２８、Ｃｏｄｅ９３、２次元（ＱＲ、データマトリクス） |
| 外部接続 | 信号灯、エンコーダー、UPS、I/O |
| 通信機能 | RS-232C （最大 115,200 bps）,Ethernet（10BASE-T/100BASE-TX） |
| マルチ制御 | マスタースレーブ機能 （子機最大16台に対応） |
| バックアップ機能 | USBメモリー |
| 設置面積 | 400W×307D×548H |
| ヘッド寸法 | ø49.2ｍｍ×197ｍｍ |
| ヘッドケーブル長 | 3.5ⅿ |
| 重量 | 25kg |
| ＲｏＨｓ | 対応 |
| 防塵防水性 | IP65 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90~264V（47~63Hz）、80W、接地極付コンセント |
| エアー源 | ●エア源圧力：０．８Ｍｐａ以下のドライエアー（本体にエアベンチレーションセット付属） ●エア流量 ： 7０Ｌ / Ｍｉｎ以下 ●接続チューブ外形：Φ６ｍｍまたは８ｍｍ（ヘッド部のパージエアー及びスターター撹拌として使用） |
