KGK JET CCS3300
連続式インクジェットプリンター ニューエコノミーモデル
- 低価格エコノミーモデルでも機能はほぼ高機能モデルのまま！
- 労働安全衛生法への対策に有効 インク・溶剤補充時の曝露を防ぎます。
- 最高3666文字/秒の高速印字に対応 （ノズル種、インク種により異なります）
- 最大16台まで同時制御
- IP54、CE対応
本体（コントローラー）
- 最高３６６６文字/秒の高速印字に対応 （ノズル種、インク種により異なります）
- 染料インク 一部顔料インクに対応
- ＩＰ５４、ＣＥ対応
- 親機(マスター) １台に対し子機(スレーブ) 最大１６台制御可能 【制御可能な機能】運転/ 停止、電源OFF、システム時計設定、メッセージ選択、印字内容編集、ナンバリング現在値設定

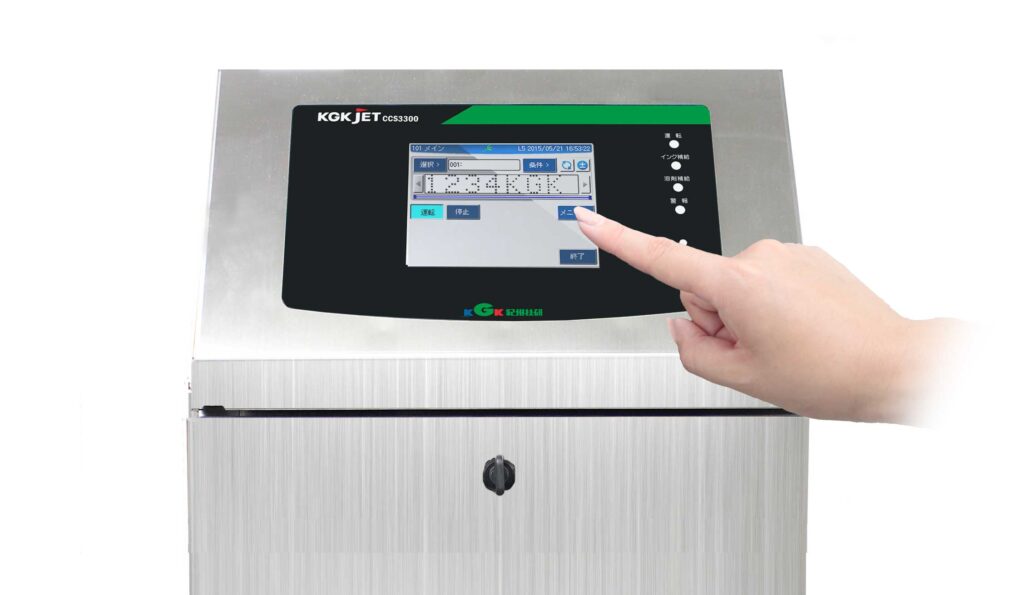

５．７インチ カラーＬＣＤ / タッチパネル搭載
- エコノミーモデルでも、５．７インチ カラーＬＣＤ / タッチパネル搭載。操作がわかりやすい。
- 保守画面を近くで見ながらメンテナンス操作ができます。
ツイストカートリッジ（ねじ込み式ボトル）を採用
- ツイストカートリッジを採用することで、インク・溶剤補給時に手や装置が汚れず、溶剤の臭いも大幅に低減、曝露を防ぎます。
- ねじ込み部は誤投入防止機構を採用。
最大16台まで同時制御
- スレーブ機能によりマルチヘッドに対応。 親機1台で子機１６台まで同時制御可能。（但し、機能に制限があります）
ヘッドにレンズを装備
- インク滴の状況をヘッドを開けずに確認可能
各種オプションのご紹介
- スタンド
- コントローラーテーブル
- 光電センサ
- エンコーダ
- UPS
- 信号灯
- 上位通信
印字サンプル SAMPLE
製品仕様 SPECIFICATIONS
| 形式 | CCS3300 |
|---|---|
| 印字方式 | 連続式（帯電制御方式） |
| 対応インク | 染料インク 一部顔料インク含む |
| インク補給方法 | ツイストカートリッジ |
| 操作画面 | 5.7インチカラー タッチパネル |
| 対応ノズル径 | 40µ/50µ/60µ |
| 文字高さ | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） ※ワークとの距離、印字速度、環境温度により変わります。 |
| 最高印字速度(文字/秒) 5×5ドットフォント、文字間1 | ２２３３～３６６６ （ノズル種、インク種により異なります） |
| 印字可能文字種 | アルファべト（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【１～６段】 ５×５ 【１～４段】 ７×５,７×８ 【１～３段】 ９×７,９×９,１０×８,１２×１０ 【１～２段】 １６×１２,１６×１６ 【１段】 ２４×１８,２４×２４ |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年月日、曜日、時間（１２/２４時制）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、ＡＭ/ＰＭ、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大４～１５桁の別の文字へ割付機能 |
| ナンバリング | 最大１０桁、任意初期値設定、アップ/ダウン、桁上げ（１カウントを１～９９９９のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（２～３６進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大１０桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ･Ｃｏｄｅ３９･ＮＷ７･ＪＡＮ･Ｃｏｄｅ１２８ |
| ２次元コード印字機能 | ＱＲコード･データマトリクス |
| 外部接続 | 信号灯、RS-232C、光電管、エンコーダー、UPS、USB メモリー |
| 通信機能 | ＲＳ－２３２Ｃ １ＣＨ 最大 １１５，２００ｂｐｓ、Ｅｔｈｅｒｎｅｔ |
| 設置面積 | 本体： ４００ Ｗ×２８０Ｄ×５３２Ｈ ( 突起部除く)、ヘッド： Ф４９．２ｍｍ×１９７ｍｍ |
| ヘッドケーブル長 | 3.5ⅿ |
| マルチ制御 | 親機(マスター)１台に対し子機(スレーブ)最大１６台制御可能 【制御可能な機能】運転/停止、電源OFF、システム時計設定、メッセージ選択、印字内容編集、ナンバリング現在値設定 |
| 重量 | 25kg |
| 防塵防水性 | IP54 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90-264V（47-63Hz）、80W |
| ドライエアー源 （プリントヘッド内エアーパージ用） | 適合チューブ外形：Φ６ｍｍまたは８ｍｍ エア源圧力：０．８Ｍｐａ以下 エア流量 ： ●７０Ｌ／Ｍｉｎ以下（スターラー付顔料機） ●１０Ｌ／Ｍｉｎ以下（スターラー付顔料機以外） ※エアベンチレーションセット付属 |
| 接地 | D種接地 |
CCS3300
| 印字方式 | 連続式（帯電制御方式） |
|---|---|
| 対応インク | 染料インク 一部顔料インク含む |
| インク補給方法 | ツイストカートリッジ |
| 操作画面 | 5.7インチカラー タッチパネル |
| 対応ノズル径 | 40µ/50µ/60µ |
| 文字高さ | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） ※ワークとの距離、印字速度、環境温度により変わります。 |
| 最高印字速度(文字/秒) 5×5ドットフォント、文字間1 |
２２３３～３６６６ （ノズル種、インク種により異なります） |
| 印字可能文字種 | アルファべト（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【１～６段】 ５×５ 【１～４段】 ７×５,７×８ 【１～３段】 ９×７,９×９,１０×８,１２×１０ 【１～２段】 １６×１２,１６×１６ 【１段】 ２４×１８,２４×２４ |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年月日、曜日、時間（１２/２４時制）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、ＡＭ/ＰＭ、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大４～１５桁の別の文字へ割付機能 |
| ナンバリング | 最大１０桁、任意初期値設定、アップ/ダウン、桁上げ（１カウントを１～９９９９のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（２～３６進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大１０桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ･Ｃｏｄｅ３９･ＮＷ７･ＪＡＮ･Ｃｏｄｅ１２８ |
| ２次元コード印字機能 | ＱＲコード･データマトリクス |
| 外部接続 | 信号灯、RS-232C、光電管、エンコーダー、UPS、USB メモリー |
| 通信機能 | ＲＳ－２３２Ｃ １ＣＨ 最大 １１５，２００ｂｐｓ、Ｅｔｈｅｒｎｅｔ |
| 設置面積 | 本体： ４００ Ｗ×２８０Ｄ×５３２Ｈ ( 突起部除く)、ヘッド： Ф４９．２ｍｍ×１９７ｍｍ |
| ヘッドケーブル長 | 3.5ⅿ |
| マルチ制御 | 親機(マスター)１台に対し子機(スレーブ)最大１６台制御可能 【制御可能な機能】運転/停止、電源OFF、システム時計設定、メッセージ選択、印字内容編集、ナンバリング現在値設定 |
| 重量 | 25kg |
| 防塵防水性 | IP54 |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90-264V（47-63Hz）、80W |
| ドライエアー源 （プリントヘッド内エアーパージ用） |
適合チューブ外形：Φ６ｍｍまたは８ｍｍ エア源圧力：０．８Ｍｐａ以下 エア流量 ： ●７０Ｌ／Ｍｉｎ以下（スターラー付顔料機） ●１０Ｌ／Ｍｉｎ以下（スターラー付顔料機以外） ※エアベンチレーションセット付属 |
| 接地 | D種接地 |
