NEW! KGK JET CCS7000
連続式インクジェットプリンター オペレーターの負担を軽く「誰でも使いやすく」を叶える
- インク滴の飛翔を最適化する気流制御機能「AIR SCUDO（特許取得）」を搭載した汚れないプリントヘッド
- 防塵防水規格のＩＰ６６に標準対応（本体に限る）、ＣＥ、ＲｏＨＳにも対応
- 労働安全衛生法対策に有効
- ノズルキャッピング機構で溶剤消費量を大幅カット！
- 消耗品交換は工具レス
ノズル汚れの問題を解決！
プリントヘッド内部への異物混入を防ぐ「エアパージ」機能では防ぎきれないインクミストの侵入に、このたび新開発の 「AIR SCUDO」機能を加えることで、偏向電極に堆積するインク汚れを削減。
もちろんノズルキャッピング機構付きで溶剤消費量も大幅カット！

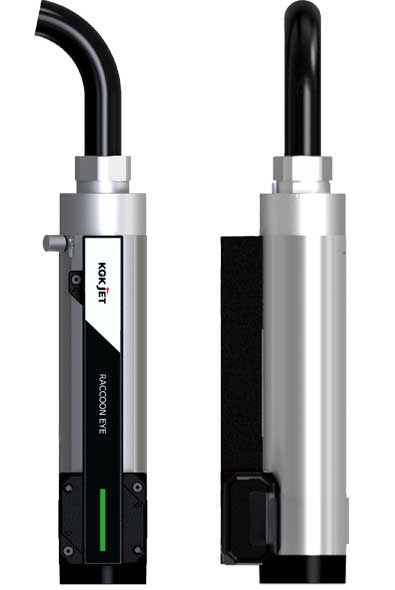

汚れないプリントヘッド
オペレーターの負担を軽減。
エアシールド効果によりヘッド内部のインク汚れを大きく削減しました。
原因となるインクミストの発生を抑え、プリントヘッド内部へのインクの跳ね返りを大幅に低減します。
これにより、オペレーターによるヘッド洗浄の機会を大幅に削減することに成功しました。
世界最速！わずか24秒で印字スタートができる
運転終了後、紀州技研工業、独自の「ノズルキャッピング機構」を採用。これにより、ヘッド内のインクを溶剤に置換する必要がなく溶剤消費量を削減、さらに運転再開の際にインクが薄まる心配がありません。
● 停止状態からわずか24秒 で印字が可能（世界最速）
● 印字可能状態から 停止状態まで 約16秒
● 長期の運転休止中にはインク粘度変化とインクの固化を防ぐため、一定間隔でインクを循環させる「インターバル機構」も装備
本体（コントローラー）
- 最高３６６６文字/秒の高速印字
- 防塵防水ＩＰ６６、ＣＥ、ＲｏＨＳ対応
- インク漏れセンサー付きで安心
- 最大１６台まで制御
- 内蔵UPS機能（オプション）で万一の停電時にも安全に停止
水を扱う食品工場や粉塵の多い現場でも気にせずお使いいただけます！
防塵防水規格のＩＰ６６に標準対応（本体に限る）することで、水を扱う工場や粉塵の多い場所での設置が可能です。
パッと見て状態が分かる
視認性の良いLEDバーでプリンター状態をお知らせいたします。

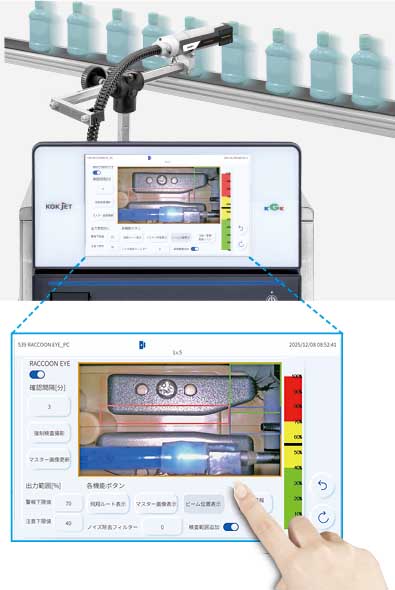

直観操作で簡単設定
直観操作を促す解りやすい表示となめらかなタッチにこだわりました。
きれいな印字を追求
お客様の印字条件に応じて、最適なインク滴への電荷制御を自動で選択します。
弊社が長年培ってきた経験をすべて詰め込み、印字品位向上を実現しました。
離れた場所からでも。
インダストリー4.0などの産業IOTで国際標準として推奨されているプロトコル「OPC UA」を採用することで、幅広い機器との連携が可能です。
離れた場所からでもプリンターの状態確認や操作ができ、オペレーターの移動距離を短縮します。
労働安全衛生法対策に有効
インク・溶剤の容器にツイストカートリッジを採用することで、補給時に手や装置が汚れず、溶剤の臭いも大幅に低減、ばく露を防ぎます。
ねじ込み部は誤投入防止機構付きで、もしものトラブルを回避できます。
めんどうな作業はカット
外部接続用信号を端子台での入出力としたため、お客様の必要な信号のみを、ドライバー1本で簡単に接続できます。
消耗品交換は工具レス
保守が必要なインク循環経路の部品をボックス内にまとめ、作業性を向上させました。
インクフィルターは工具を使わず簡単に交換できます。
製品紹介動画 MOVIE

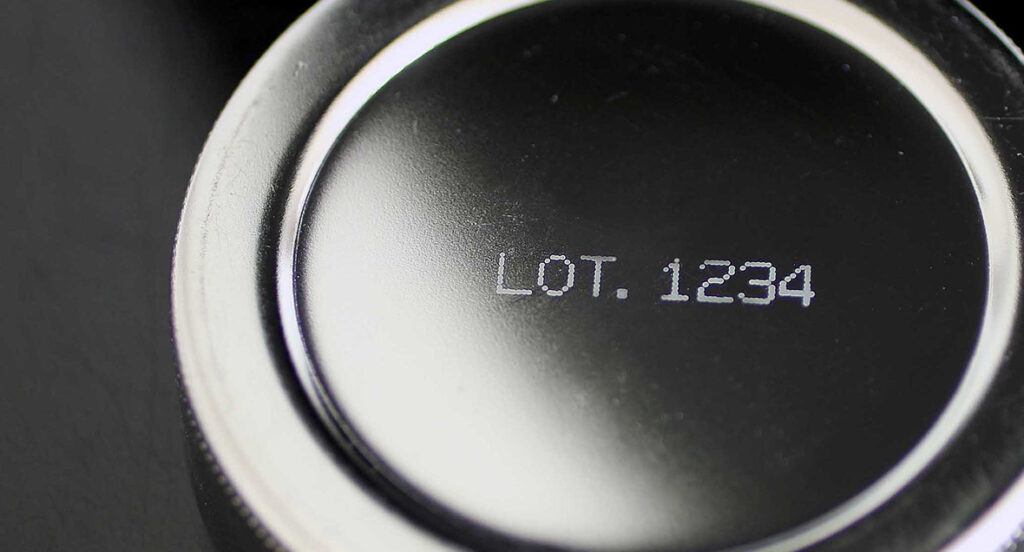

印字サンプル SAMPLE
製品仕様 SPECIFICATIONS
| 型式 | CCS7000 |
|---|---|
| 印字方式 | 連続式（帯電制御方式） |
| 対応インク | 染料インク、顔料インク |
| 防塵防水性 | IP66（ヘッドは除く） |
| RoHS | 対応 |
| 画面サイズ | 10.1インチ カラーLCD/タッチパネル |
| 対応ノズル | 40µm/50µm/60µm |
| 文字高さ | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 最高印字速度(文字/秒) 5×5ドットフォント、文字間1 | ２２３３～３６６６ （ノズル種、インク種により異なります） |
| 印字可能文字種 | アルファべト（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【１～６段】 ５×５,５×N 【１～４段】 ７×５,７×８,７×N 【１～３段】 ９×７,９×９,１０×８,１２×１０ 【１～２段】 １６×１２,１６×１６ 【１段】 ２４×１８,２４×２４、３２×２４、３２×３２ |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年月日、曜日、時間（１２/２４時制）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、ＡＭ/ＰＭ、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大４～１５桁の別の文字へ割付機能 |
| ナンバリング | 最大１０桁、任意初期値設定、アップ/ダウン、桁上げ（１カウントを１～９９９９のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（２～３６進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大１０桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ･Ｃｏｄｅ３９･ＮＷ７･ＪＡＮ･Ｃｏｄｅ１２８・ＣＯＤＥ９３・ＵＰＣ-Ａ／Ｅ |
| ２次元コード印字機能 | ＱＲコード･データマトリクス |
| かな漢字変換 | あり |
| 外部接続 | I/0、信号灯、RS-232C、LAN、エンコーダー、UPS、USB |
| データ入力 | タッチパネル、RS-232C通信、Ethernet |
| 通信機能 | ＲＳ－２３２Ｃ １ＣＨ 最大 １１５，２００ｂｐｓ、Ｅｔｈｅｒｎｅｔ |
| ヘッドケーブル長 | 3.5m |
| マルチ制御 | 親機(マスター)１台に対し子機(スレーブ)最大１６台制御可能 【制御可能な機能】運転/停止、電源OFF、システム時計設定、メッセージ選択、印字内容編集、ナンバリング現在値設定 |
| ドライエアー源 | 不要 |
| 設置面積 | 本体： ４００ Ｗ×３４７Ｄ×５７７Ｈ ( 突起部除く)、ヘッド： Ф５０ｍｍ×２２２ｍｍ |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90-264V（47-63Hz）、95W |
| 質量 | 27kg |
| 接地 | D種接地 |
CCS7000
| 印字方式 | 連続式（帯電制御方式） |
|---|---|
| 対応インク | 染料インク、顔料インク |
| 防塵防水性 | IP66（ヘッドは除く） |
| RoHS | 対応 |
| 画面サイズ | 10.1インチ カラーLCD/タッチパネル |
| 対応ノズル | 40µm/50µm/60µm |
| 文字高さ | 約0.8~5mm（40µmノズル） 約1~10mm（50µmノズル） 約2~10mm（60µⅿノズル） |
| 最高印字速度(文字/秒) 5×5ドットフォント、文字間1 |
２２３３～３６６６ （ノズル種、インク種により異なります） |
| 印字可能文字種 | アルファべト（大/小文字）、数字、記号、ひらがな、カタカナ、漢字（JIS第1・第2）、ユーザー文字 |
| 印字段数 | 【１～６段】 ５×５,５×N 【１～４段】 ７×５,７×８,７×N 【１～３段】 ９×７,９×９,１０×８,１２×１０ 【１～２段】 １６×１２,１６×１６ 【１段】 ２４×１８,２４×２４、３２×２４、３２×３２ |
| メッセージ登録文字数 | 最大4096文字 |
| メッセージ登録数 | 最大999メッセージ |
| 日付・時間印字 | 西暦、元号、年月日、曜日、時間（１２/２４時制）、年間通し日付、年間通し週番号、月の上中下旬（可変期間設定）、ＡＭ/ＰＭ、シフトコード、文字割付機能（年・月・日・時・分・秒・曜日）を最大４～１５桁の別の文字へ割付機能 |
| ナンバリング | 最大１０桁、任意初期値設定、アップ/ダウン、桁上げ（１カウントを１～９９９９のワーク数で設定可能）、ゼロサプレス機能（上位桁のゼロをスペースで置換、または前詰め）、ナンバリング文字割付機能（数字以外の文字へ割付可能）、進数設定（２～３６進数）分割可能（数字と数字の間に任意の文字を挿入） |
| 距離印字機能 | 最大１０桁、分割可能（数字と数字の間に任意の文字を挿入） |
| バーコード印字 | ＩＴＦ･Ｃｏｄｅ３９･ＮＷ７･ＪＡＮ･Ｃｏｄｅ１２８・ＣＯＤＥ９３・ＵＰＣ-Ａ／Ｅ |
| ２次元コード印字機能 | ＱＲコード･データマトリクス |
| かな漢字変換 | あり |
| 外部接続 | I/0、信号灯、RS-232C、LAN、エンコーダー、UPS、USB |
| データ入力 | タッチパネル、RS-232C通信、Ethernet |
| 通信機能 | ＲＳ－２３２Ｃ １ＣＨ 最大 １１５，２００ｂｐｓ、Ｅｔｈｅｒｎｅｔ |
| ヘッドケーブル長 | 3.5m |
| マルチ制御 | 親機(マスター)１台に対し子機(スレーブ)最大１６台制御可能 【制御可能な機能】運転/停止、電源OFF、システム時計設定、メッセージ選択、印字内容編集、ナンバリング現在値設定 |
| ドライエアー源 | 不要 |
| 設置面積 | 本体： ４００ Ｗ×３４７Ｄ×５７７Ｈ ( 突起部除く)、ヘッド： Ф５０ｍｍ×２２２ｍｍ |
| 使用環境 | ０～４０℃（インク種により異なる）、１０～８５％（結露無き事） |
| 電源 | AC90-264V（47-63Hz）、95W |
| 質量 | 27kg |
| 接地 | D種接地 |
