KGK JET CHECKER PK110
印字検査装置 シンプルな操作で本格印字検査
- シンプルな操作。印字領域はタッチパネルから指で囲むだけ！
- １８０万枚の検査画面を保存可能
- コンパクトな筐体でも、広い視野で印字を検査します
- 防水モデルもラインナップ

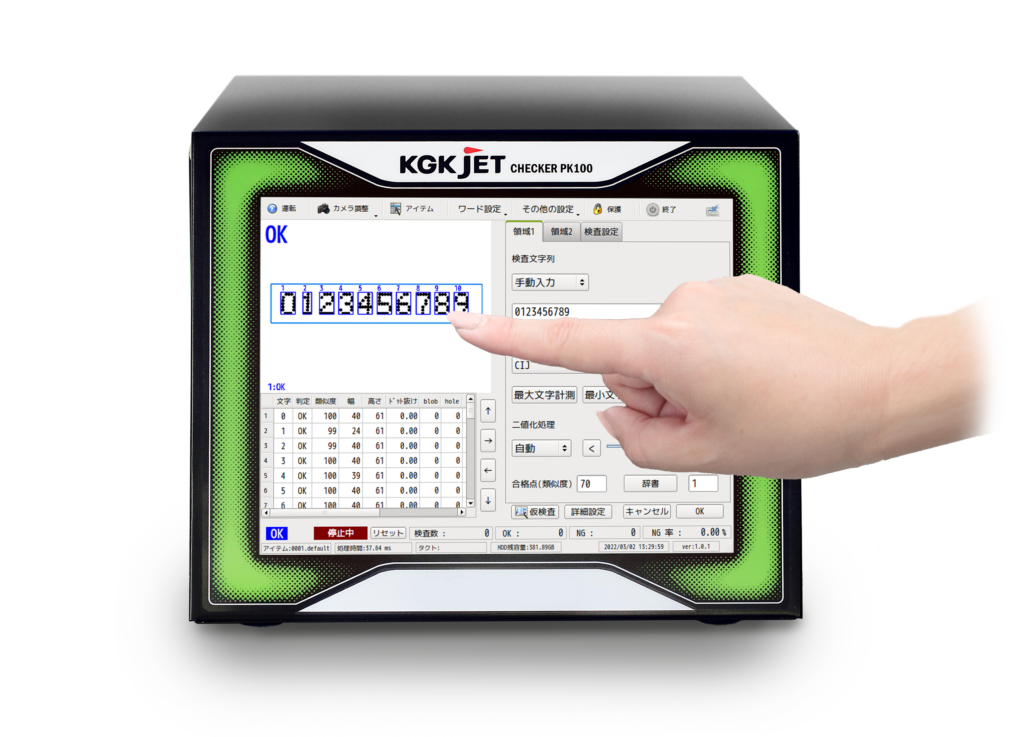

大画面で見やすい。シンプル操作で本格印字検査
- １８０万枚もの画像を保存することが可能。別途生成される履歴ファイルと併用することで、貴社のトレーサビリティ向上を実現
- 8インチモニターで検査設定も一画面表示できるので装置の設定状態が一目で把握

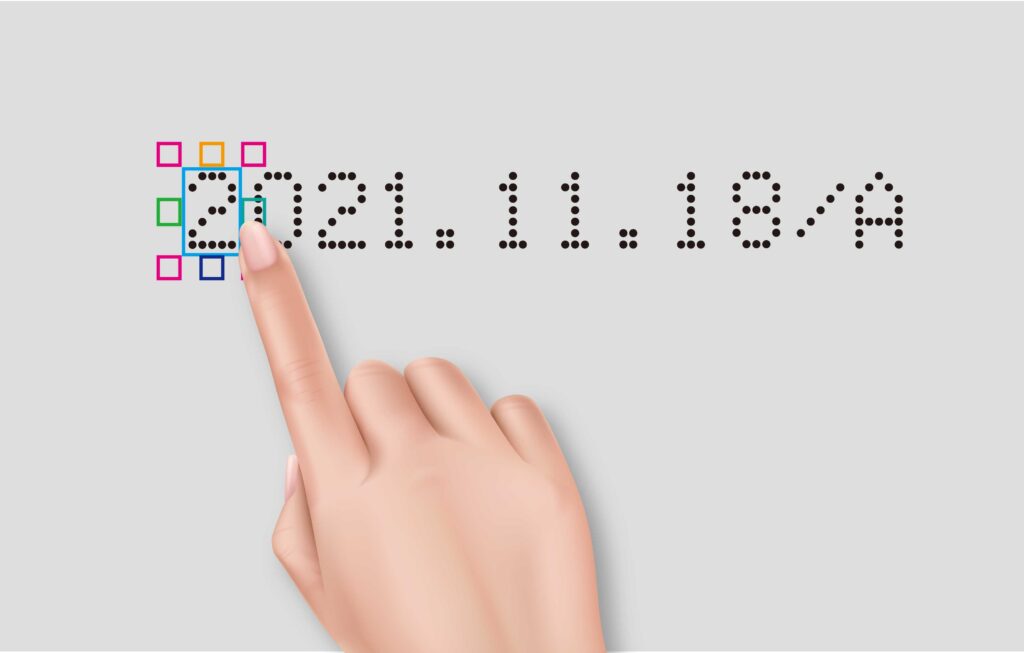

- 簡易設定画面では、数値入力ではなくバウンディングボックスを用いた実物計測による検査設定作りが可能
- 難しい画像処理用語を限りなく削減。これにより直観的で素早い操作が可能

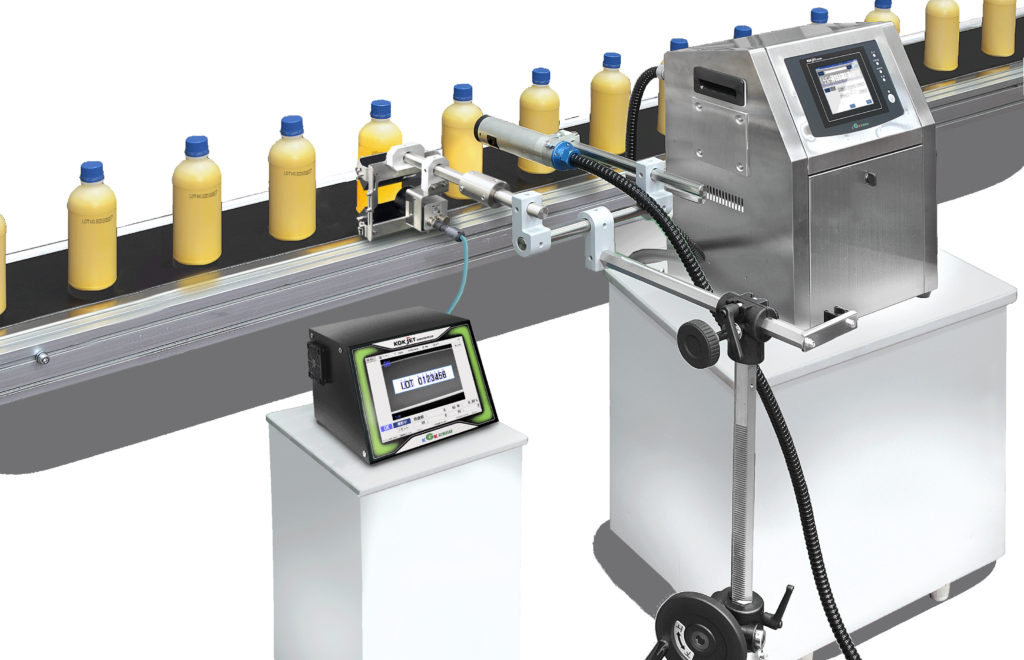

省設置スペース
- 制御盤へ組み込んだり、別途DC電源を用意する必要はなし
- 単体でのテーブル置きはもちろん、底および側面に保持用インターフェースを設けているため、カメラスタンドやコンベアフレームへの取り付けなど、様々な設置手段が可能
- 防水モデルもございます
同期機能
- インクジェットプリンターメーカーがつくる検査装置だからこそ、プリンターとの高い親和性を実現
- 同期機能を用いることによって、設定操作の手間が省けるのはもちろん、入力ミスなどのヒューマンエラーを軽減
製品紹介動画 MOVIE
製品仕様 SPECIFICATIONS
| モデル | KGK JET CHECKER PK110 |
|---|---|
| 登録品種個数 | 最大20品種 |
| カメラ個数 | 1個 |
| 検査文字種類 | 英数字、その他の文字は30 文字まで登録可能、それ以外は有無 |
| 検査内容 | 誤印字、印字の不足、印字位置ズレ、印字傾き、印字有無、ドット抜け、印字濃度 |
| 検査文字数 | 1領域あたり最大20文字まで （検査領域は最大で2個設定可） |
| 日付時間検査 | 弊社プリンターの仕様に準拠 (年/ 月/ 日) |
| 文字割付機能 | 弊社プリンターの仕様に準拠 |
| 画像保存枚数 | 最大180万枚 (JPEG画像の場合) |
| 入出力信号 | 入力16 点：品種切替、検査禁止等 出力12 点：OK/NG、運転中、処理中、連続NG、警報等 |
| I/O | USB2.0×2、RS-232C×1 |
| 処理能力 | 1画像10字で100ミリ秒 (条件により変化) |
| 電源 | AC100-240V ± 10% 50/60Hz 80W |
| 外形寸法 | 227.9mm(W)×231.2mm(D)×165.5mm(H) ケーブル類の接続のため、背面に100mm程度のスペースが必要です。 |
| 使用環境 | 5～35℃ 20～80%RH (結露なきこと) |
KGK JET CHECKER PK110
| 登録品種個数 | 最大20品種 |
|---|---|
| カメラ個数 | 1個 |
| 検査文字種類 | 英数字、その他の文字は30 文字まで登録可能、それ以外は有無 |
| 検査内容 | 誤印字、印字の不足、印字位置ズレ、印字傾き、印字有無、ドット抜け、印字濃度 |
| 検査文字数 | 1領域あたり最大20文字まで （検査領域は最大で2個設定可） |
| 日付時間検査 | 弊社プリンターの仕様に準拠 (年/ 月/ 日) |
| 文字割付機能 | 弊社プリンターの仕様に準拠 |
| 画像保存枚数 | 最大180万枚 (JPEG画像の場合) |
| 入出力信号 | 入力16 点：品種切替、検査禁止等 出力12 点：OK/NG、運転中、処理中、連続NG、警報等 |
| I/O | USB2.0×2、RS-232C×1 |
| 処理能力 | 1画像10字で100ミリ秒 (条件により変化) |
| 電源 | AC100-240V ± 10% 50/60Hz 80W |
| 外形寸法 | 227.9mm(W)×231.2mm(D)×165.5mm(H) ケーブル類の接続のため、背面に100mm程度のスペースが必要です。 |
| 使用環境 | 5～35℃ 20～80%RH (結露なきこと) |
