QRコードについて
QRコードとは
- QRコードは株式会社デンソーが開発したマトリクス式の二次元コードです。
- Quick Responseの略でQRだそうで、読み取りやすさを主眼に開発されたものです。
- その他の特徴として、以下のようなことがあげられています。
・大容量・高記録密度である
・漢字にも対応している
・エラー訂正力にすぐれている
QRコードで表現できる文字
数字 | 最大7,089文字 |
---|---|
英数字 | 最大4,296文字 |
バイナリ(8bit) | 最大2,953文字 |
漢字 | 最大1,817文字 |
QRコードの大きさ
QRコードは正方形のセルの集まりで表現されます。一辺のセル数をバージョンであらわし、QRコードの大きさとします。
バージョンとセル数の関係は バージョン×4+17 です。バージョン1(21×21)からバージョン40(177×177)までの大きさがあります。
誤り訂正
QRコードは強力な誤り訂正能力を持っています。これはあらかじめ訂正用のデータを記録しておいて、データが読めないときに計算で割り出す仕組みになっています。
このため、誤り訂正力を上げると、同じバージョンのQRコードで表現できる文字数が少なくなる、という関係があります。
下の表の各レベルでは、表示している割合のデータが読めないときでも、復元することができます。
レベルL | 7% |
---|---|
レベルM | 15% |
レベルQ | 25% |
レベルH | 30% |
QRコードの構造

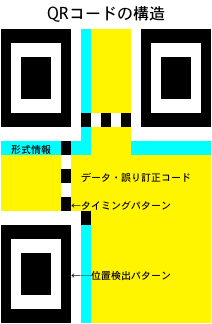

QRコードの各セルは下の図のような配置で表示されます。
データと誤り訂正情報は図の黄色の部分に、形式についての情報は青色の部分に、白または黒のデータセルとして表示されます。図の黒・白の部分はコードの位置や方向、セルのサイズを検出するための、固定のパターンです。
